Pizza包装盒纸屑清除产线
技术方案
一、设备简述
装配线由数段线体或设备组成。总线占地表面积为4.8米(长)x2米(宽)。安装位置为平轧机落料口左侧至覆膜机入口处区域。与现场原滚筒线平行。
二、生产流程

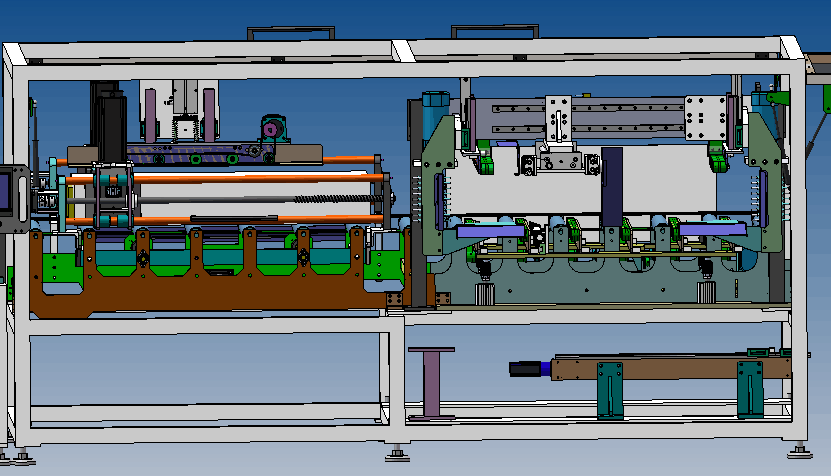

三、整体设备示意图
三、设备整机实物照片

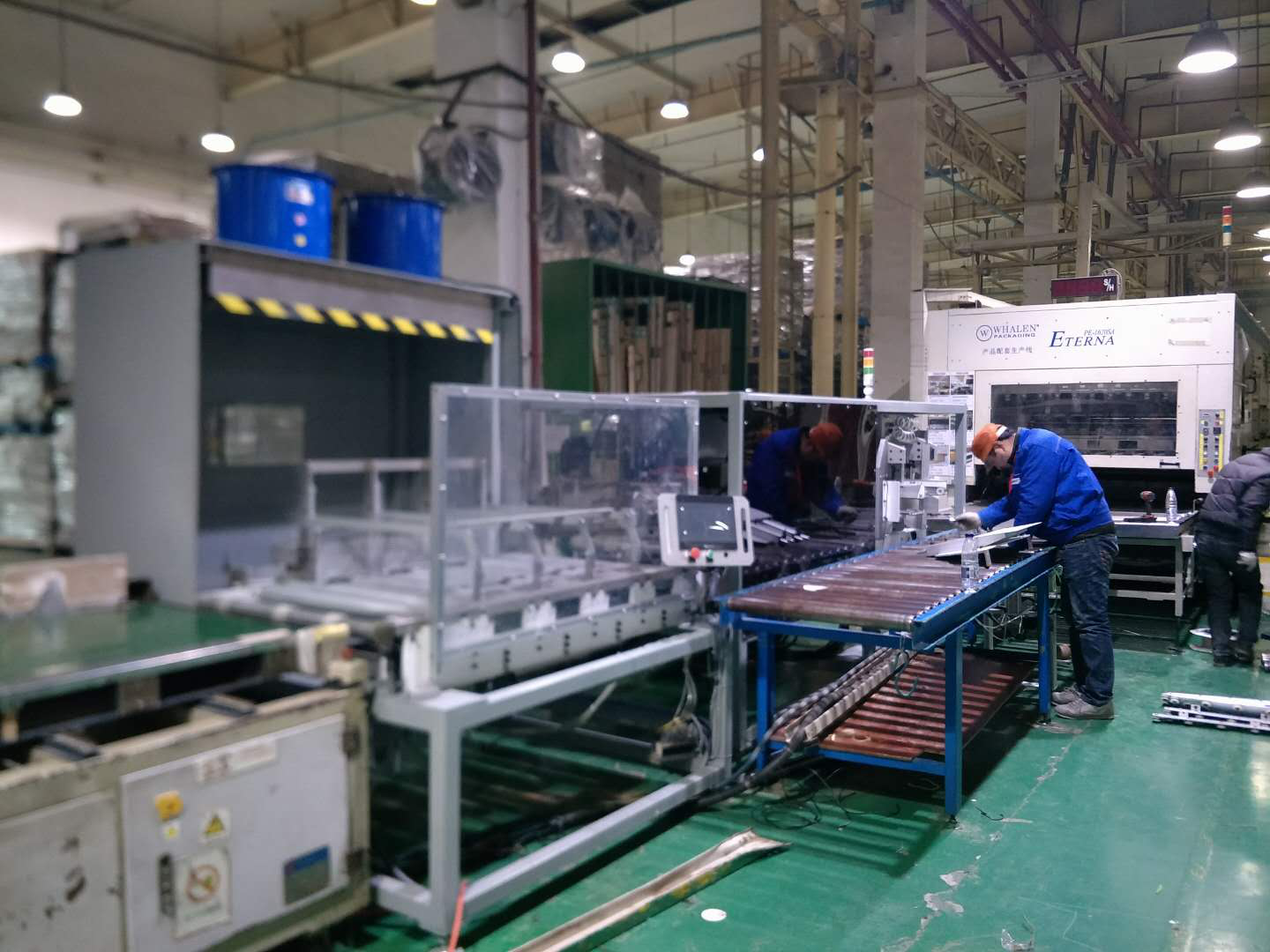

现场使用整机图片
三、设备使用视频
去纸毛现场视频1段
去纸毛现场视频2段
去纸毛现场视频3段
四、动作分解
1、平移输送上料部分
纸板自动挡停,通过些自动顶升并平移输送至两端端面毛刷位,进行自动刷毛。
2、刷毛机构
纸板平移输送至本机构,先进行两端刷毛,再输送挡停,进行两侧边刷毛,所有机构部分可调,兼容8寸至16寸纸板。
3、翻转除尘抖屑机构
纸板经过前道自动刷毛后输送至此工位,做翻转动作,翻转至90度后,做上下抖动动作,同时上面风机吹风,下面风机吸风,形成负压风腔,有效的把毛屑吹落,然后翻转回来,整齐进入自动覆膜机。完成全部动作。
五、设备参数
设备性能参数:
兼容纸板规格:长550-1160mm、宽300-600mm、纸垛厚度130-170mm
清洁合格程度判定标准:达到人工毛刷刷一遍,立起抖动拍打一次后的清洁程度为判定合格。
设备基础效率:垛/15s(以上述合格标准计算)
环境条件:
室温:0-40℃
湿度:20-90%无冷凝
使用地点:室内;
运行条件:12H/天, 25天月
供电供气:
交流配电:AC 380V(±10%),3Φ,6.0kW, 50Hz
干燥压缩空气:0.5-0.6MPa
外观:
(1)、设备要求采用颜色(喷漆部分):自定义。
(2)、设备外观无锈蚀、较明显的划痕、多余物等;喷漆、氧化部分应光泽均匀,不易沾染尘埃;要求安装、布线整齐规范。
